EBZ75型掘進機電控系統(EBZ75、 EBZ55采用(yong)一套電控(kong)系(xi)統)
KX B2—100 /1140(660) E礦用隔爆兼本質安全型掘進機電控箱是EBZ75、EBZ55懸臂式掘進機電氣控制核心，其主要負責電機及系統的正常運行和操作，其中包括電機的啟動、運轉、停止等操作和提供過載、缺相、短路、漏電等保護，另外也提供了系統照明漏電、瓦斯超高、電機溫度保護等保護。
整套電控系統主要由“礦用隔爆型掘進機控制箱”和“礦用隔爆型掘進機操作箱”兩部分組成，另外還包括瓦斯斷電儀、隔爆電鈴、礦用隔爆照明燈、隔爆急停按鈕等,此電控系統的結構緊湊、占用空間小、檢修方便。
【電氣系統使用條件】
(1) 周圍空氣溫度：-5℃～+40℃；
(2) 能防止滴水的地方；
(3) 大氣壓力：80kPa～110 kPa；
(4) 相對濕度：≤95%（ +25℃）；
(5) 無破壞絕緣的氣體或蒸汽的環境中；
(6) 與水平面的安裝傾斜度不超過16°；
(7) 有瓦斯和(he)煤塵爆炸危險(xian)的煤礦井下場(chang)所。

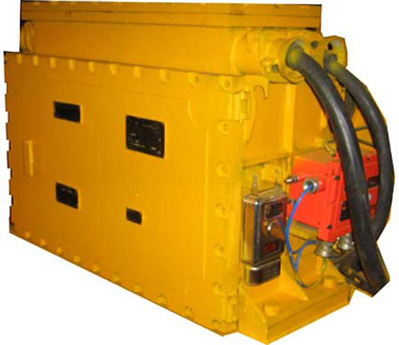

控制箱
●型號 KX B2—100 / 1140(660) E
●型式：礦用隔爆型，防爆標志ExdI。
●技術參數
(1) 額定電壓：三相AC1140/660V 50Hz；
(2) 額定電機總功率：146KW；
(3) 外形尺寸：1140×545×743( L×W×H )mm
操作箱
●型號 CX B 2 - 24 E
●技術參數
(1) 防爆型式：礦用隔爆型 ExdI
(2) 工作參數： DC24V 300mA
(3) 外形尺寸：458×288×278( L×W×H )mm
