EBZ135型掘進機電控系統(EBZ135、EBZ100采用(yong)一套電控系統(tong))

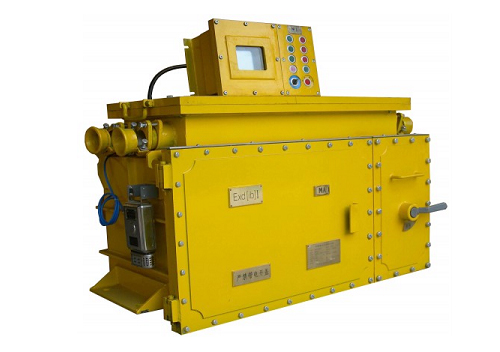

KXJ1-135/1140E礦用隔爆兼本質安全型掘進機電控箱是EBZ135、EBZ100懸臂式掘進機電氣控制核心，其主要負責電機及系統的正常運行和操作，其中包括電機的啟動、停止和預警等操作，提供電機過載、缺相、短路、漏電等保護，另外也提供了系統照明漏電、瓦斯超高、電機溫度保護等保護。
整套電控系(xi)統(tong)主要由“KXJ1-135/1140E礦(kuang)用(yong)隔(ge)(ge)爆(bao)兼(jian)本質安全型掘(jue)進機控制箱”和“CXJ2-24E礦(kuang)用(yong)本質安全型掘(jue)進機操(cao)作箱”兩部分組(zu)成，另外還包括瓦斯(si)傳感器、隔(ge)(ge)爆(bao)電鈴、礦(kuang)用(yong)隔(ge)(ge)爆(bao)照明(ming)燈、隔(ge)(ge)爆(bao)急停按鈕等(deng)。此電控系統的結構緊(jin)湊、占(zhan)用(yong)空間小(xiao)、檢修方(fang)便。
【電氣系統使用條件】
(1) 周圍空氣溫度：-5℃～+40℃；
(2) 無長期連續滴水的地方；
(3) 大氣壓力：80kPa～110 kPa；
(4) 相對濕度：≤95%（ +25℃）；
(5) 無破壞絕緣的氣體或蒸汽的環境中；
(6) 與水平面的安裝傾斜度不超過16°；
(7) 有瓦斯和煤塵爆炸危險的煤礦井下場所。
控制箱(xiang)：
●型號 KX J 1—135 / 1140 E
●型式：礦用隔爆兼本質安全型，防爆標志Exd[ib]I。
●技術參數
(1) 額定電壓：三相AC 660/1140V 50Hz；
(2) 額定電流221A；
(3) 額定電機總功率：201KW；
(4) 外形尺寸：1270×760×540( L×W×H )mm
操作箱：
●型號 CX J 2 - 24 E
●技術參數
(1) 防爆型式：礦用隔爆兼本質安全型 Exd[ib]I
(2) 工作參數：隔爆腔 DC24V 0.4A 本安腔 DC12V 90mA
(3) 外形尺寸：420×290×250( L×W×H )mm
